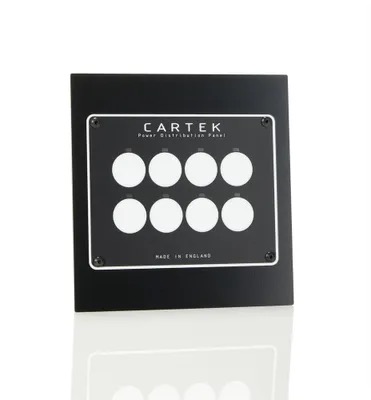

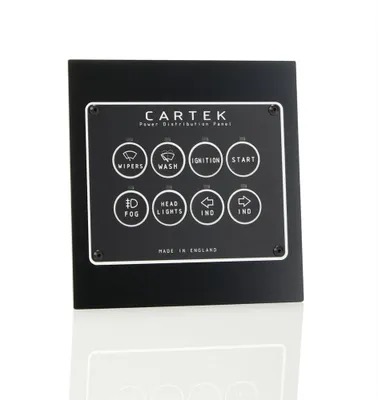

CARTEK RETRO Power Distribution Panel – Elektronisk kraftdistribution för racing- och rallybilar

CARTEK RETRO Power Distribution Panel är en avancerad och helt elektronisk kraftdistributionsenhet för professionell motorsport. Den ersätter säkringar, reläer och brytare i tävlingsfordon – vilket förenklar installation, minskar byggtid och vikt samt maximerar driftsäkerheten. Perfekt för racingteam som vill ha total kontroll, ren kabeldragning och högsta tillförlitlighet.

Kompakt, pålitlig och flexibel elpanel utvecklad för racing, rally och andra högprestandamiljöer.

Se video: CARTEK RETRO Power Distribution Panel – översikt och funktioner

Observera: Komplettera med anslutningskit för korrekt installation och funktion.

Så fungerar systemet

Panelen tar in +12V direkt från batteriet och distribuerar detta till fordonets elektriska system via 8 programmerbara utgångar. Varje kanal är säkrad elektroniskt med valbar strömstyrka och kan styras direkt från panelens knappar eller via externa ingångar, exempelvis ECU eller trådlösa knappar.

LED-statuslampor visar aktuell kanalstatus: På, Av eller Fel (överström/kortslutning).

Egenskaper och teknisk specifikation

• 8 användarkonfigurerbara kanaler
  • Ställ in 5A, 10A eller 15A per kanal
  • Kombinera kanaler för 20A, 25A eller 30A
• 8 funktionstyper per kanal:
  • Momentan (ex. startmotor, spridare)
  • Spärrfunktion (med eller utan minne)
  • Tidsfördröjning (ex. elruta)
  • Blinkfunktion (ex. indikatorer)
  • Växling (ex. helljus/lågljus)
  • 0V-switch (ex. ECU-map)
• Fullt elektroniskt skydd – inga säkringar eller reläer behövs
• LED-status för varje kanal – enkel visuell återkoppling
• Systemåterställning vid uppstart
• Bakgrundsbelysning i två nivåer för dag- och nattkörning

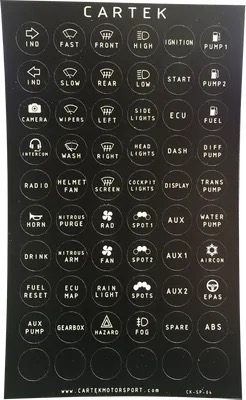

• Flerfärgat etikettark för tydlig märkning av knappar
• Externa ingångar:
  • 8 st momentary switch
  • 8 st ECU-ingångar
  • 4 st funktionsingångar (t.ex. torkare eller blixtljus)

Teknisk data

• Storlek: 108 x 30 x 85 mm
• Vikt: 625 g
• Matningsspänning: 6–12V
• Total utgångsström: 80A (kontinuerlig)

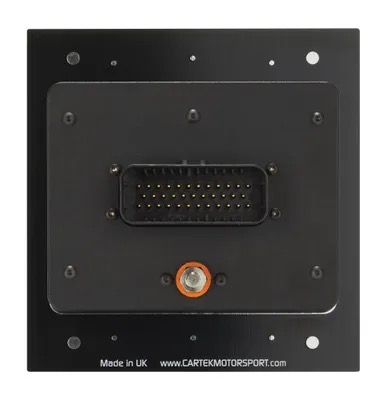

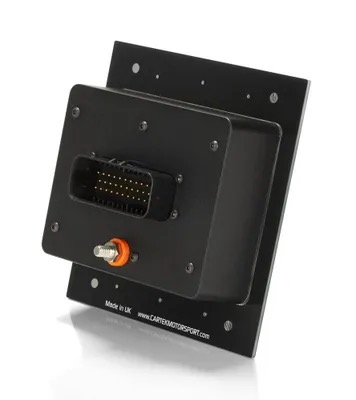

• Anslutningar: AMP 1-776231-1 / 1-776231-5, M6 Power Stud
• Temperaturspann: –10°C till +85°C
• Skydd: Front- och bakgummi, motståndskraftig mot smuts
• Artikelnummer: CK-PDP-8

Fördelar med CARTEK RETRO PDP-8

• Ersätter säkringar, reläer och omkopplare – förenklar elsystemet
• Byggd för motorsport – klarar vibration, smuts och höga temperaturer
• Plug-and-play installation – ingen dator krävs
• Snabb felsökning via LED-indikatorer
• Flexibel anpassning – passar alla typer av racing- och rallyfordon

Sammanfattning

CARTEK RETRO Power Distribution Panel är det smarta valet för dig som vill ha ett pålitligt, lätt och helt elektroniskt elsystem i din tävlingsbil – utan kompromisser.
